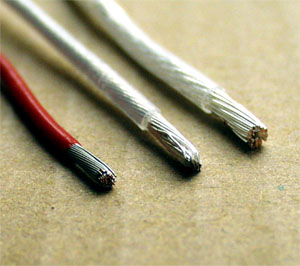

パワーライン用のコード３種類
左からノーマル、銀メッキ高級テフロンコード(２．０ＳＱ）、同３．５ＳＱ。バッテリーからの電流をよどみなくモーターに流そうとするとテフロンがお奨めだが､太く硬いコードなのでメカボックス内の配線に苦労する。電動ガンではコードの全長が短く、テフロンに換装しても発射サイクルなどが劇的には変化しないことが多い。

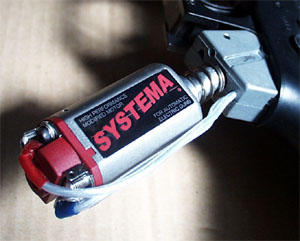

トリガースイッチから外したノーマルコードをハンダ付けで結線するとモーターとの接続に長さが足りなくなることがあるが、純正コネクターを圧着端子に換装することで解決できる。この場合はコードが余る（長すぎる）ので端子を接続せずに配線し､モーターとの相性を見ながらコードを切り詰めるとよい。
ＢＳＲユニットをハンドガードに組み込む場合は、メカボックス内のピニオンギアの下に黒（−）コードを配線することになり、コードが太くなると削れることがある。赤(＋)コードだけをテフロンに換装してもよい。
|
|
|
|
 |
|
|
|
|

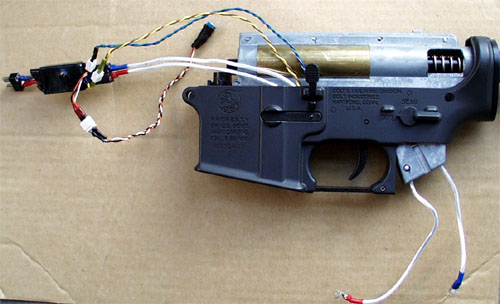

ロアーフレームの配線
パワーラインは２．０ＳＱのテフロンコード。メカボックス内のコードを抑える出っ張りは削り落としている。この太さならピニオンともギリギリ接触しない。ギアボックス左側の外部に配線を押さえる金具はボルトキャッチのコードに干渉するので使わない。チャンバー下にネジで取り付ける配線ホルダーも邪魔になるので取り外す。
青・緑の信号線がトリガースイッチ、黄・黒がボルトキャッチ（リロードスイッチ）、白・黒・柿はホップダイヤル前部に仕込むボリュームにつながっている。２本線はねじり､３本線は三つ編みにしておくとまとまりが良い。
|
|
|
 |
|
|
|
|
後ろの穴からの配線（２．０ＳＱテフロン）
固定ストックの場合はモーター用の配線を後部から取り出すとコードがピニオンに引っかからなくなる。蓋側のメカボックスを削ることになるが力のかかる場所ではないので強度的には問題ない。グリップの中でコードが折れ曲がらず、モーターの管理も楽になる。頑張れば３．５ＳＱのテフロンコードも通すことができる。
特にテフロンコードを使う場合はグリップ背中側内壁をリュ−ターや彫刻刀で削って広げる。モーターの配置をしくじるとＢＳＲユニット（ＭＯＳ−ＦＥＴ）に負荷がかかり壊れることがあるので、モーターが楽に上下動できるようにすること。
|
|
|
|
